Stinson Reliant 2m18 Didier

Message par Administrateur le Mar 1 Fév - 6:07

Je vous fait par de cette magnifique construction de Didier ;
Il s'agit donc d'un Stinson Reliant, fabriqué dans les années 30 en un peu plus de 500 exemplaires, Al Capone en possédait un, c'était un avion de luxe...

C'est une semi maquette proposée par Jamara de 2,18 m d'envergure, 1,57 m de long, pèsera environ 5,2 kg en état de vol. Il sera équipé d'un moteur 2T OS MAX 95.
Sa charge ailère sera de 72 g/dm2.

Je vais essayer de le complèter, en le maquettisant et en l'équipant d'un tableau de bord, des échelles pour monter à bord, de sièges, d'un faux moteur en étoile 9 cylindres, de portes et de tout ce que chacun pourra me suggérer afin qu'il ressemble le plus possible au grandeur.

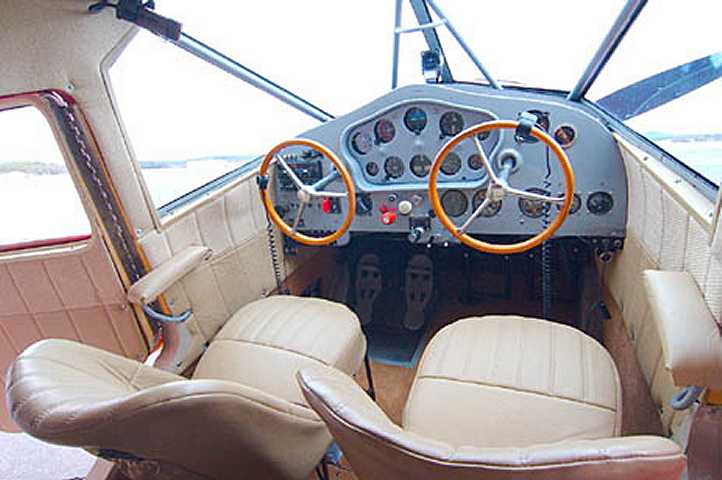

Pour la fabrication des sièges et de la banquette je suis ouvert à toutes suggestions. D'autre part, je souhaiterais imprimer des auto-collants du logo pour les coller sur l'empennage. Qui pourrait me dire où l'on trouve les feuilles de papier transparent adhésif me permettant de les réaliser avec mon imprimante ? Je pense que ça existe












Ménard Anthony, membre club de Saint-Brieuc. Webmaster forum et blog.
Pilote instructeur
Dewoitine D520 1m80 Extra 260 1m80 Limande planeur 2m40 Racer40 1m40 DG1000,f16EPP,Discus,Spitfire 1m40,CorsairEPP,SuperSterman 1m40......
avatar
Administrateur
Admin
Admin

Nombre de messages : 930
Age : 23
Localisation : Plérin
Emploi/loisirs : Aeromodelisme et lycéen TSTL. B.I.A Aéronautique recu mention BIEN


Voir le profil de l'utilisateur http://aero.meilleurforum.com

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Mar 1 Fév - 18:58

Super projet ! il a de la gueule cet avion !

je réponds juste au sujet "autocollant". J'ai fait beaucoup d'essais avec mon imprimante mais:
2 sortes de papier autocollant (Pixmania): les bords se décollaient très vite
papier décalco (sur lequel tu peux imprimer): la finition était superbe mais j'ai perdu 2 cocardes sur mon Broussard en vol. En résumé, ça ne colle pas assez bien.

Depuis, j'ai arrêté: je laisse faire tous mes autocollants chez un spécialiste en Pub / enseignes.
je lui ramène tout sur une clef USB, je lui donne les dimensions.
Le prix est un peu plus élevé mais la qualité est top et ça tient.

à+

Olivier
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Mar 1 Fév - 19:03

pour les sièges, je les ferai en roofmat.
Léger, tu peux facilement y graver les plis etc ... (petites limes et papier verre) une fois poncés, tu les peints avec une peinture à l'eau, je l'ai fait sur mon Stampe.




avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Dominique le Mar 1 Fév - 19:49

bonsoir a tous effectivement un superbe avion j ai hate de le voir en vol ; je trouve simpas aussi les avions d epoque et vue l echelle il y a moyen de faire de belles finitions (DIDIER VA Y TU EST LE MEILLEUR °) bounce et merci a schaefritz pourle partage de ses connaissances la photo du dessus et aussi magnifique . QUESTION . LE ROOFMAT ?????
avatar
Dominique
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 602
Age : 51
Localisation : Plérin
Emploi/loisirs : MENUISIER ALU


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Mar 1 Fév - 21:09

Ahhh ... j'espère que Roofmat n'est pas qu'un mot utilisé en Lorraine ! :-)

c'est un polystyrène assez dense. Au Leroy Merlin, on le trouve en couleur bleu ciel (épaisseur 5cm). Il se ponce très bien et ne fait pas de boules ...

Olivier
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Dominique le Mer 2 Fév - 5:39

ahhhhhh en BRETAGNE le mot utilisé est styrodur ok merci
avatar
Dominique
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 602
Age : 51
Localisation : Plérin
Emploi/loisirs : MENUISIER ALU


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Mer 2 Fév - 13:28

Merci à tous pour ces conseils, ils me seront utiles car je ne suis ni un constructeur, ni un pilote confirmé..., seulement de transition.

Merci aussi à Yves pour ses conseils avisés et son aide.. je vous expliquerai comment nous avons mis 3 % en anti couple et en piqueur, truc de matheux ....

En ce moment, je suis sur la peinture du faux moteur moteur. nous les mettrons en ligne lorsque ce sera terminé.
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Lun 7 Fév - 13:10

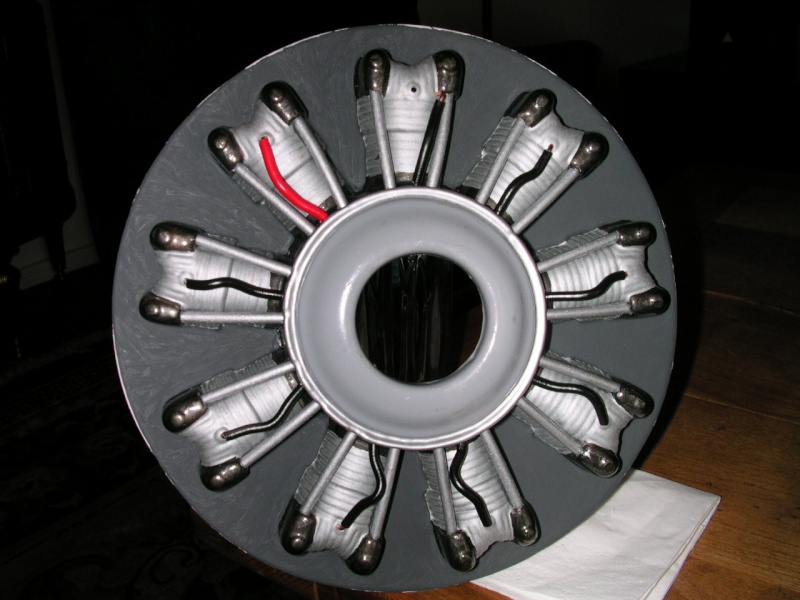

Comme prévu, voici des photos du faux moteur, je suis satisfait du rendu surtout sans flash...







D'autre part, je mets des photos du support moteur qui sert aussi à mettre un anti couple piqueur de 3°, non prévu sur parefeu. Il s'agit d'une entretoise de CTP 15mm d'épaisseur et 90 mm de côté, sur laquelle j'ai ajouté une cale dégressive qui fait 10 mm de plus à l'angle supérieur gauche pour aboutir à 0 sur l'angle inférieur droit.

A la prochaine, si vous le voulez bien...





avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par sam le Sam 12 Fév - 7:42

Je viens juste de découvrir ton sujet Didier. C’est vraiment un très beau tableau de bord et je vois que tu as trouvé le moyen de réaliser les manches ou plutôt les volants (avec quoi sont-ils réalisés). J’ai des chutes de « roofmat », si tu les veux je peux te les apporter dimanche.
Sam
Ps : les images du faux moteur ne sont pas visibles……
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 7:52

Les volants, tout un sujet..., j'ai soudé l'axe central sur un morceau de cap, que j'ai mis en forme sur le goulot d'une bouteille... de Porto. Le tout maintenu par un domino de servo, au centre.

En ce qui concerne le roofmat, bien sûr que ça m'intéresse pour les sièges.

Merci par avance.

Pour les photos, même en suivant le mode d'emploi, j'ai un problème.

AU SECOURS ! ANTHONY confused
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 8:01

Aprés les sièges, mon problème sera de réaliser les grilles de ventilation d'évacuation de l'air chaud, comme sur les grandeurs, toutes fines.
Schaefritz, m'a l'air plein de très bonnes idées...
Ensuite, il faut que tout le monde fasse marcher ses petites cellules grises, je souhaite habiller les jambes de train pour plus de réalisme..
mais comment ?
Je rappelle que je débute dans ce genre d'exercice... donc j'ai besoin des idées de tous. Ce sera donc un peu l'oeuvre de tous...
Dédé m'aidera peut-être à faire un vidéo du premier vol, l'heure venue ?
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 8:02

Qu'est-ce qu'il ch... ce mec !!! incapable de se débrouiller tout seul.
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Sam 12 Fév - 11:47

Bonjour à tous,

pour le faux moteur ... la partie peinte en gris doit en théorie être découpée pour permettre le refroidissement du moteur qui se cache derrière ... ne pas tenir compte de cette remarque si c'est prévu ou si j'ai loupé un truc :-) pour info, je mets une photo d'un même type de faux-moteur monté dans un Corsair:

et d'une manière générale, attention à la peinture utilisée .. celle-ci doit avec un moteur glow résister ... sinon, vernis spécial ... par exemple: http://www.weymuller.fr/index.php?navcat=1-295-302-15592&modcontent=6

pour les grilles ... je n'en trouve pas sur le grandeur, peut-être existe-t-il plusieurs variantes ... as-tu une photo ? j'ai trouvé des ouilles mais sinon, j'ai déjà utilisé une grille de passoire de cuisine (ou tamis), un truc à quelques euros ...


à bientôt,

Olivier
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 12:36

C'est aussi le type de ventilation que j'avais vu, dont j'ignorais le nom exact.

http://www.airliners.net/search/photo.search?cx=partner-pub-8297169501225184%3Aa05n2n-tzky&q=STINSON+RELIANT&sa=Submit&search_field=datedesc&siteurl=www.airliners.net%2Faircraft-data%2Fstats.main%3Fid%3D303&sort_order=photo_id+desc&page=2&page_limit=15&sid=07aba4c2067c526d7dad413c285b28ed

Comme sur celui là aussi..
Merci pour tes photos, je me demandais si je devais entailler le capot moteur, pour l'entrée d'air, maintenant je sais que oui, ce qui m'arrange...

Didier
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 12:38

Sur le rouge en vol, on les voit bien, les ouïes
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Sam 12 Fév - 12:50

oups la faute d'orthographe .... il s'agit effectivement d'ouïes et non d'ouilles ! quelle andouille :-)

mais du coup, le capot n'en dispose pas ? est-il en fibre ou en plastique ?
en même temps ... si les formes de ses ouïes ne sont pas prévues, ça ne changerait pas grand chose ...
en plastique, il suffirait d'entailler puis chauffer pour donner la forme
en fibre, je collerai des petites baguettes de roofmat triangulaires, je fibrerai dessus (ensuite, acétone pour faire fondre le roofmat puis ouvrir le capot derrière les ouïes)
mais ça demanderait de repeindre le capot ...

sinon tu peux faire un semblant d'ouïes en ouvrant le capot à la dremel (petites ouvertures rectangulaires en protégeant le tour avec du gros scotch au cas où tu dérapes) puis exagérer l'ouverture de l'échappement (ou des échappements) pour favoriser la sortie d'air chaud.

Olivier
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 15:01

Le capot est en fibre, donc plus difficile à travailler et tout ce qui s'y fait est définitif..
Je mets un pot Pitts, donc en dessous il y aura deux saignées pour laisser passer les sorties. Je ne pense pas que ce soit suffisant.

Donc je pense, faute d'autre vraie solution, raccourcir d'un demi cm la partie entre les deux sorties d'échappement. Cependant, j'ai un peu peur que ça se voit de trop et que ça vibre en vol.
Bref, j'en suis encore au stade de la réflection et d'écoute de toutes les suggestions.

Merci Olivier

Didier
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Sam 12 Fév - 16:05

mouai ... si je ne voulais pas passer trop d'heures dessus, je ferai des petites fentes à la dremel pour "imiter" les ouïes et je ferai une grosse ouverture entre les 2 sorties du pot.
pour moins voir ce trou, on peut imaginer y coller une grille peinte en jaune ou tout simplement effectuer à la perceuse des trous en dessous, je l'ai fait sur mon P-51 de 2 mètres:


voilà, tu auras peut-être une meilleure idée, bonne chance !

Olivier
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 12 Fév - 16:18

L'idée des trous me parait bien sympa, à priori.

Merci pour ton aide Olivier.
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Ven 18 Fév - 14:10

Un petit clin d'oeil à mon fournisseur de Dépron.

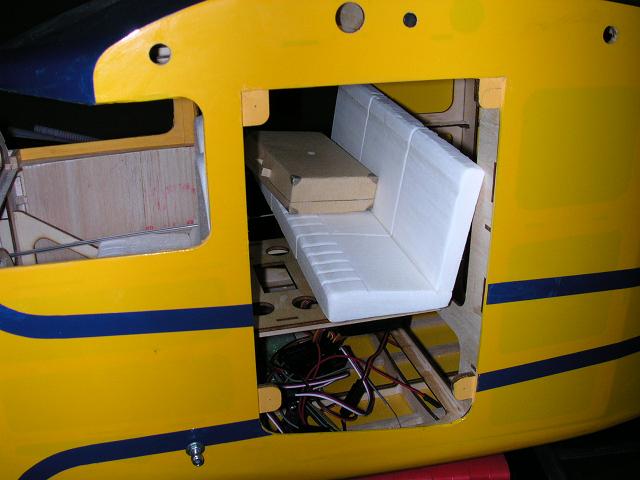

J'ai enfin, réussi à faire quelque chose qui ressemble vaguement à des sièges...

Merci Sam.
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Ven 18 Fév - 17:58

ben voilà ! bravo.
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par sam le Ven 18 Fév - 18:18

Il manque le thermos de café entre les deux sieges Very Happy , bon début en sculpture en tous cas ! Bravo Didier.....
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Administrateur le Ven 18 Fév - 19:29

Exellent ! On attend la suite avec impatience ! avion


Ménard Anthony, membre club de Saint-Brieuc. Webmaster forum et blog.
Pilote instructeur
Dewoitine D520 1m80 Extra 260 1m80 Limande planeur 2m40 Racer40 1m40 DG1000,f16EPP,Discus,Spitfire 1m40,CorsairEPP,SuperSterman 1m40......
avatar
Administrateur
Admin
Admin

Nombre de messages : 930
Age : 23
Localisation : Plérin
Emploi/loisirs : Aeromodelisme et lycéen TSTL. B.I.A Aéronautique recu mention BIEN


Voir le profil de l'utilisateur http://aero.meilleurforum.com

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 19 Fév - 5:52

Pour le café, vous fournissez le thermos et j'ajoute la goutte pour mettre dedans...
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Sam 19 Fév - 10:23

Un peu de coquetterie...

J'ai mis des servos d'ailerons assortis à la bête...
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Mar 22 Fév - 10:14

Le premier voyage continue de se préparer..., les valises sur la banquette arrière.

Il ne manque que le thermos déjà promis par quelqu'un...
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par schaefritz le Mar 22 Fév - 17:51

très beau travail !
pour quelqu'un qui est censé être un novice en construction, tu n'as rien à envier à de nombreux modélistes !
Olivier
avatar
schaefritz
Meilleur posteur
Meilleur posteur

Nombre de messages : 367
Age : 43
Localisation : Spicheren
Emploi/loisirs : cadre / avions réels et RC


Voir le profil de l'utilisateur http://www.jjmstore.fr/

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Mer 23 Fév - 5:19

Merci Olivier, un peu trop gentil je crois... mais ça encourage

Didier
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Mer 23 Fév - 6:49

J'oubliais... Qui peut me dire avec quel type de colle je peux coller mes fenêtres sur la structure bois, cyano ? Resist-à-tout ? Epoxy ?
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Didier le Mer 23 Fév - 9:27

En attendant une réponse, je fignole...

A noter une carte (Bretagne) et la photo du propriétaire de l'avion.
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stinson Reliant 2m18 Didier

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
