fabrication mig 7 coroplast

Message par BARON22 le Dim 23 Oct - 12:05

PSS-VOL DE PENTE projet de fabrication

plan à télécharger + video MIG 7

http://www.rcgroups.com/forums/showthread.php?t=1335350 adresse plan à téléharger + video

Plan à télécharger : http://westaero.wingedshadow.com/

construction

video sur you tube : palomars flyers mig 3
http://correxmig.blogspot.com/2009_09_01_archive.html

video sur you tube : coro zero fuse part 1-2-3…………

si interessé contacter claude ou sam


Dernière édition par BARON22 le Dim 23 Oct - 17:50, édité 1 fois
avatar
BARON22
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 78
Age : 56
Localisation : plerin
Emploi/loisirs : aeromodeliste


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Dim 23 Oct - 17:17


Merci Claude d'avoir ouvert le sujet.

L'objectif étant de réaliser un avion qui encaisse les coups: pas trop onéreux et réalisable avec un minimum de matériel, ceci afin de faire du vol de pente pss et combat. voici ce qu'on arrive à faire avec un bout de polypropylène alvéolaire: (voir ci dessus!!!) notre but est d'arriver au meme résultat, et nous vous invitons à nous rejoindre: plus on est de fous .... mieux on s'amusera.jocolor

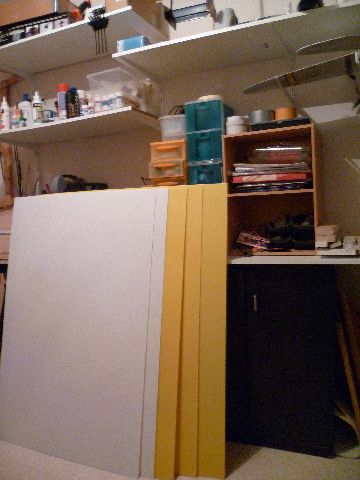

il nous manque donc le polypropylène alvéolaire qu'on retrouve également sous le nom de "coroplast","Carléne"ou encore "Aquilux" c'est un sandwich de plastique ondulé entre deux feuilles de plastique, c'est utilisé comme intercalaire sur certaine palettes on les utilise également, dans la pub, les agence immobilières ou sur les chantiers. Si vous en trouvez sur votre lieu de travail merci de penser à nous.

Bonne semaine à tous

Sam


Dernière édition par sam le Dim 30 Oct - 11:52, édité 2 fois
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Jeu 27 Oct - 18:47

Salut à Tous

Pour plus de lisibilité le sujet est déplacé en rubrique: Construction
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Sam 5 Nov - 21:53

Salut à tous.

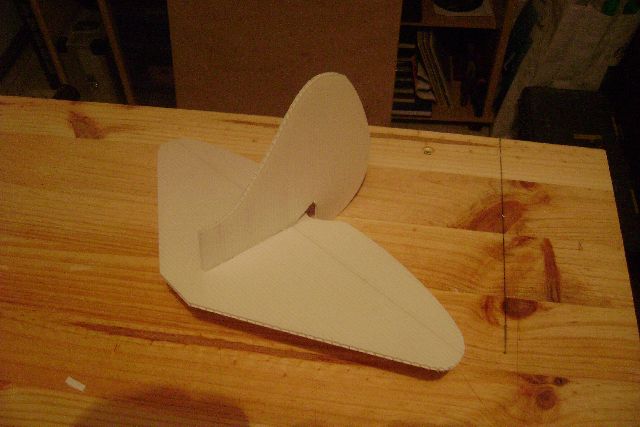

Je profite de ce week-end pourrit pour commencer la construstion du "MIG7". tout d'abord merci à Claude pour la fourniture du corroplast 4 mm, j'ai pris 5 planches 120/80 moins de deux planches devraient suffire pour la construction:

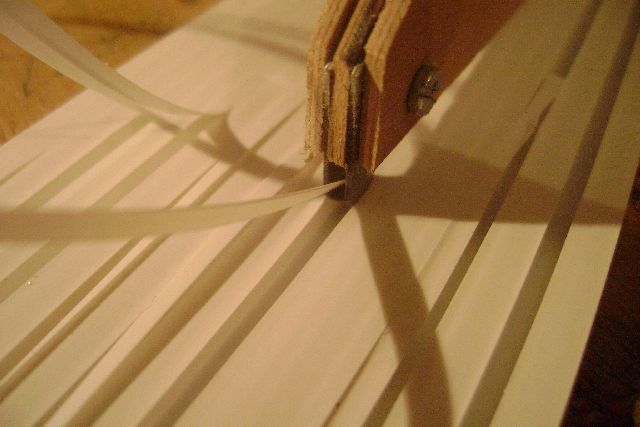

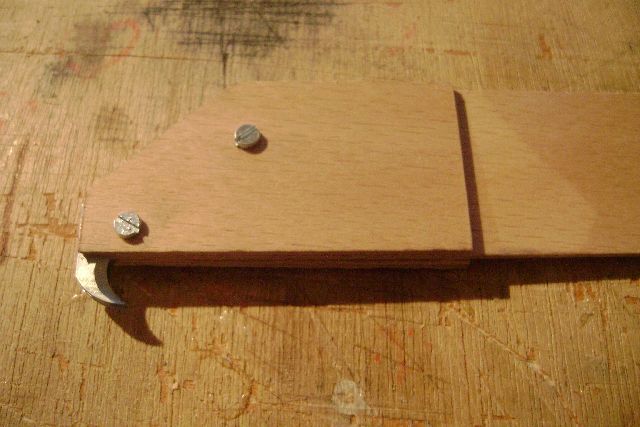

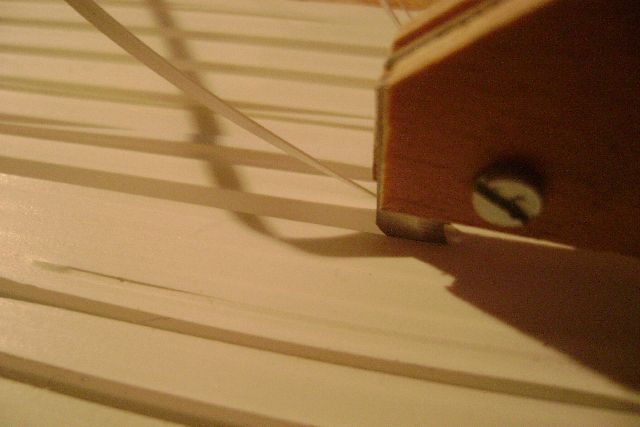

Fabrication de l'outil indispensable pour découper les cannelures dans le corroplast: deux lames de cutter à moquettes entre: une épaisseur de ctp de 2 mm:

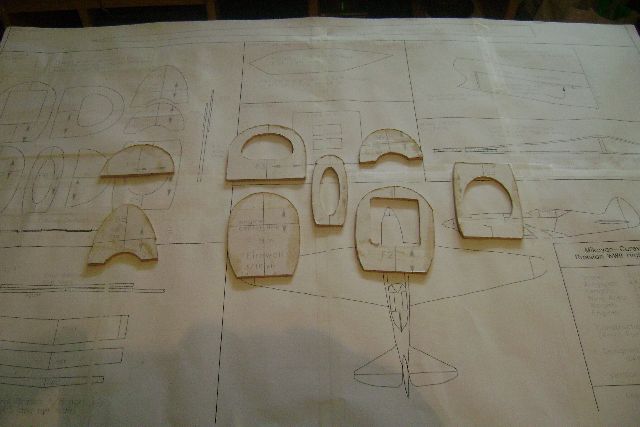

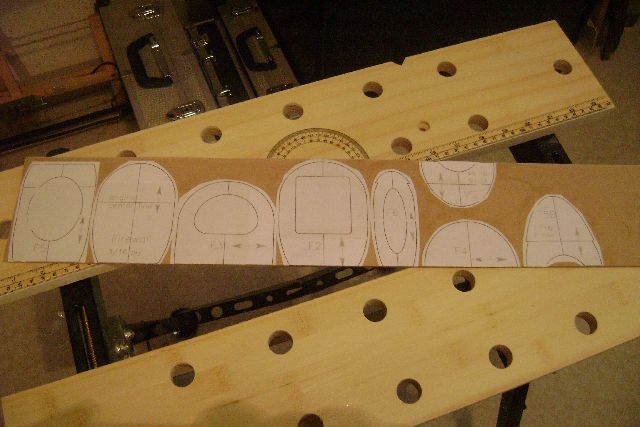

Préparation des couples du fuselage dans du medium de 3mm:

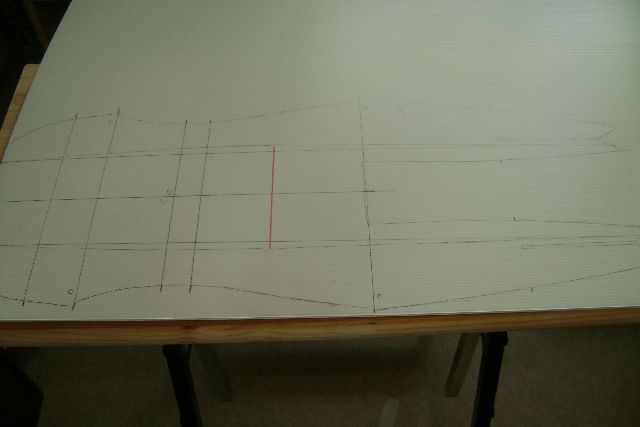

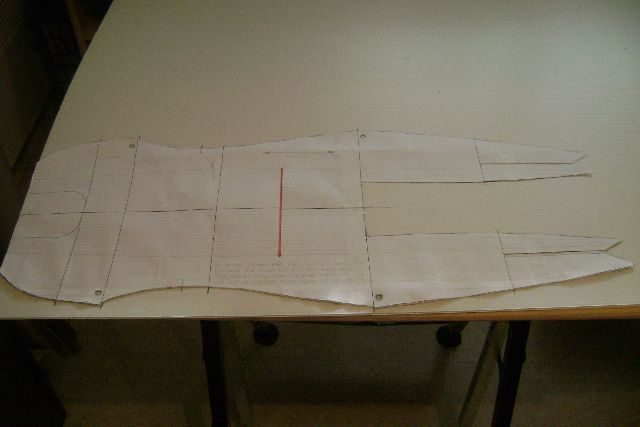

découpe du gabarit du fuselage sur le plan et report sur le corroplast:

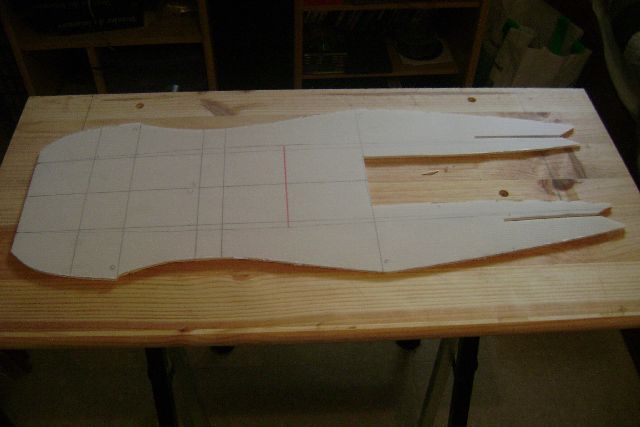

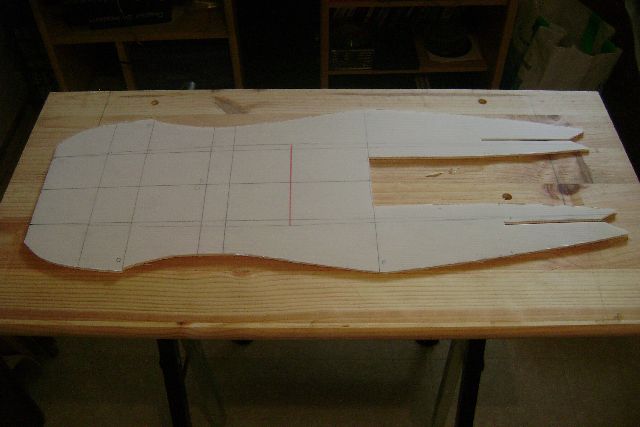

La pièce découpée et cannelage des parties "pliables"il faut découper une cannelure sur deux:

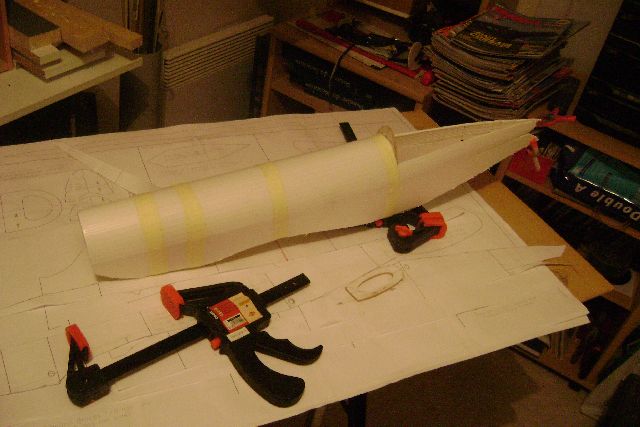

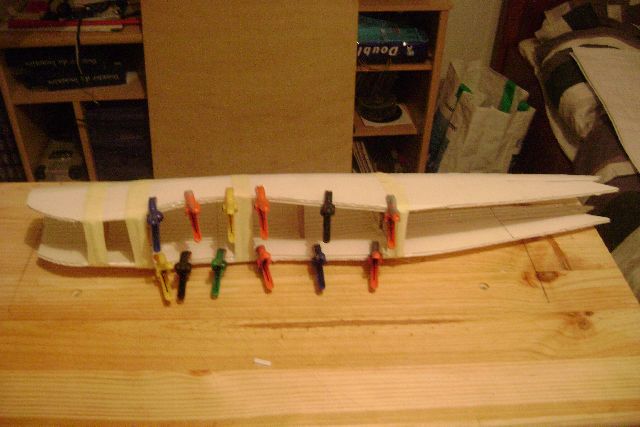

assemblage des couples sur la pièces de corroplast un jeux d'enfant:....




Voila c'est tout pour le moment, la construction est très simple et rapide. si vous avez des questions n’hésitez pas
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Didier le Dim 6 Nov - 7:57

Le travail nous est maché, comptes tu entreprendre une fabrication en série ?
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Dim 6 Nov - 14:04

Salut Didier
La fabrication en série peut etre pas Very Happy . mais je t'encourage à faire le meme ...?
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Mar 15 Nov - 17:43

Salut à tous Smile


Voici une petite mise à jour de l’avancement des travaux :

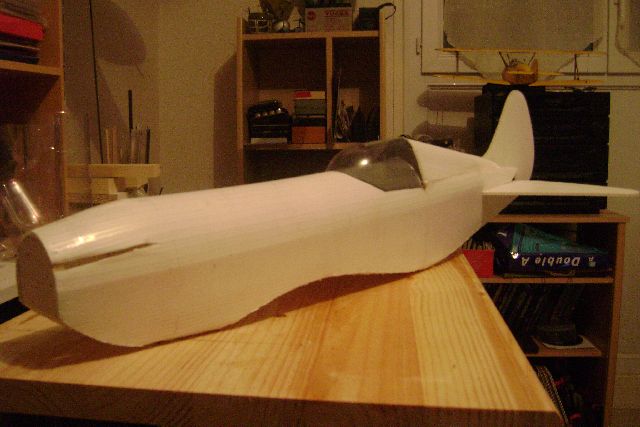

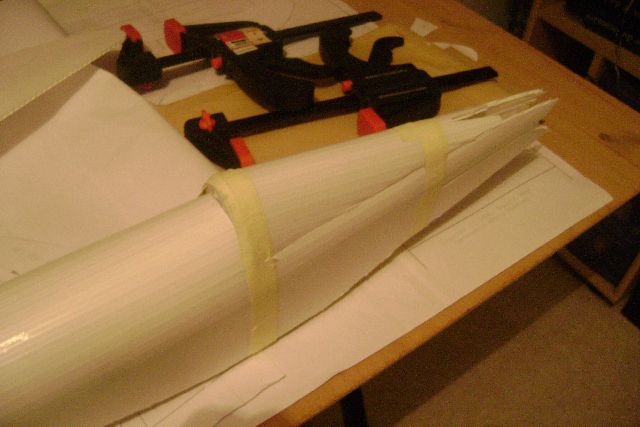

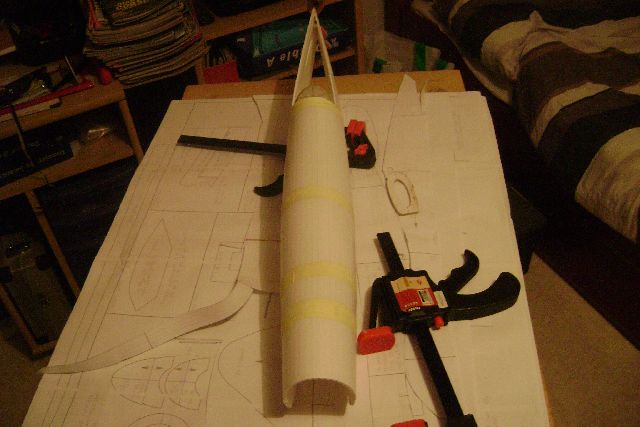

Habillage du dessus du fuselage :

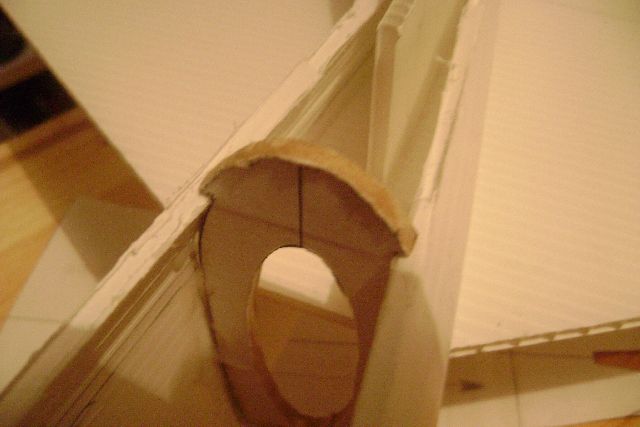

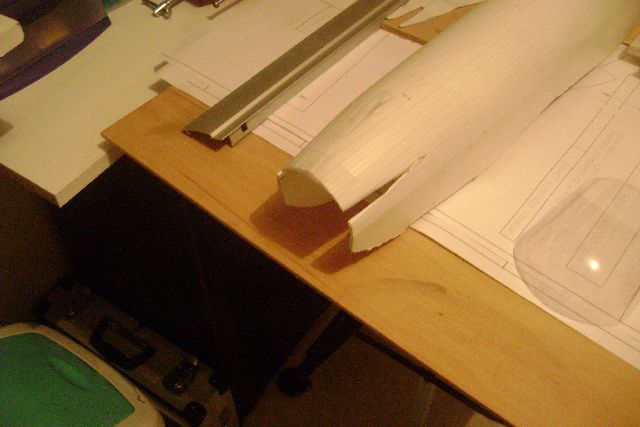

Échancrure à l’avant afin de donner un arrondi au nez :

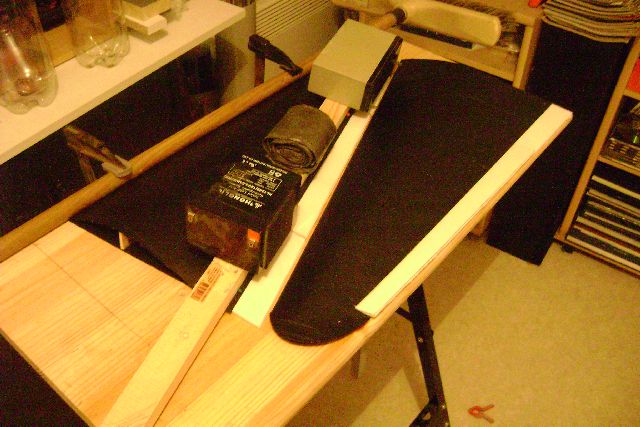

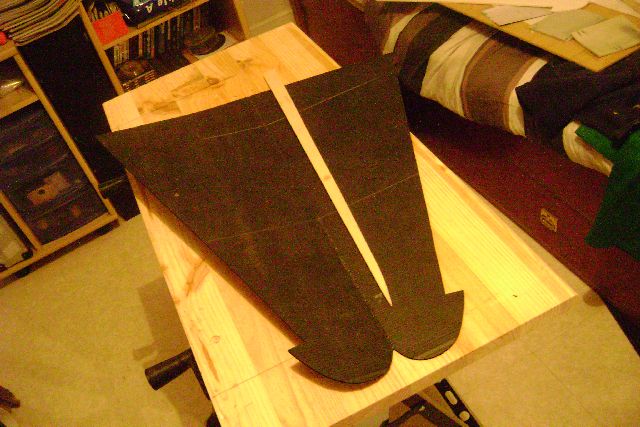

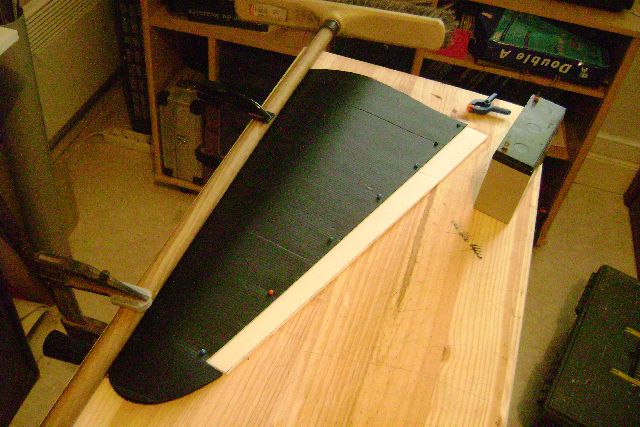

Fabrication des ailes en deux temps trois mouvement :

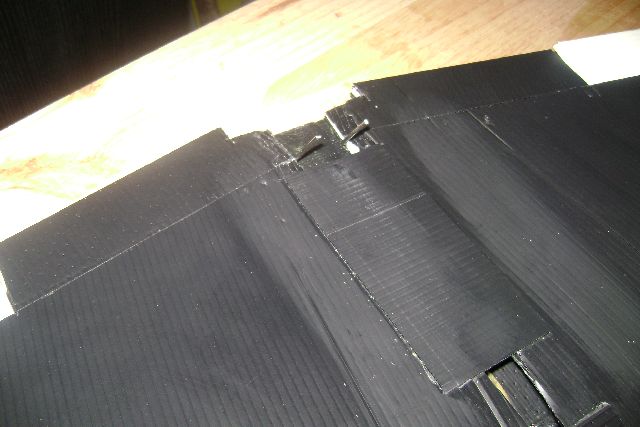

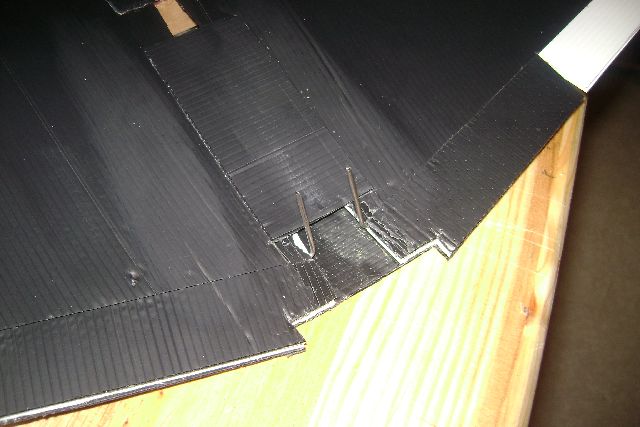

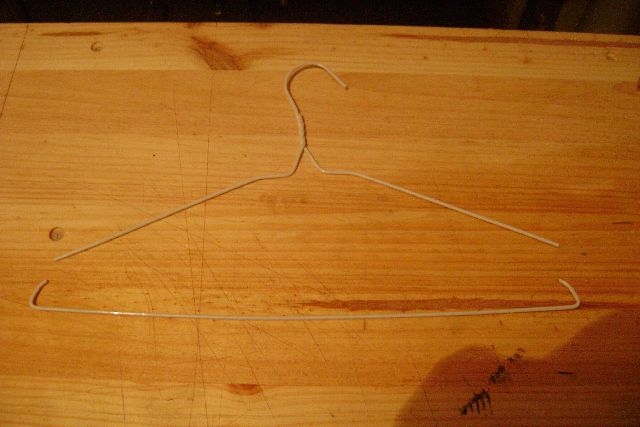

Sacrifice d’un cintre pour la bonne cause afin de réaliser
les commandes d’ailerons :

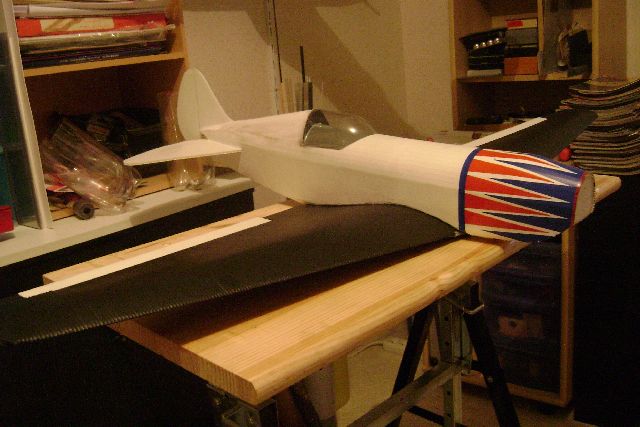

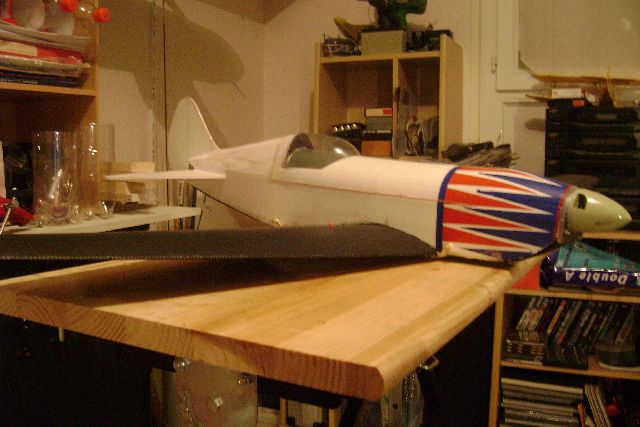

A ce stade l’avion est a 90% achevé, il ne reste plus qu’a installer
l’électronique et coffrer le dessous du fuselage. Le temps de réalisation ne
doit pas dépasser plus de 2 ou 3 jours en y allant pepere et sous condition d’avoir préparé
toutes ses découpes à l’avance :





A part le nez il n’y aura pas de déco sur celui-la, c’est
juste un mulet pour se faire la main …





A bientôt


Sam
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Administrateur le Mar 15 Nov - 18:08

:O super sympa comme profil, il a de la gueule ! :applaude:


Ménard Anthony, membre club de Saint-Brieuc. Webmaster forum et blog.
Pilote instructeur
Dewoitine D520 1m80 Extra 260 1m80 Limande planeur 2m40 Racer40 1m40 DG1000,f16EPP,Discus,Spitfire 1m40,CorsairEPP,SuperSterman 1m40......
avatar
Administrateur
Admin
Admin

Nombre de messages : 930
Age : 23
Localisation : Plérin
Emploi/loisirs : Aeromodelisme et lycéen TSTL. B.I.A Aéronautique recu mention BIEN


Voir le profil de l'utilisateur http://aero.meilleurforum.com

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Mar 15 Nov - 19:19

Merci Tony, il n'y a plus qu'a espérer qu'il tienne en l'air ????
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Dominique le Mar 15 Nov - 19:31

et oui effectivement très sympas ( quand je disait que tu et capable de tous ) belle avion pour la pente cheers
avatar
Dominique
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 602
Age : 51
Localisation : Plérin
Emploi/loisirs : MENUISIER ALU


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Mer 16 Nov - 11:13

Dominique a écrit: ( quand je disait que tu et capable de tous )

Capable du pire également jocolor...
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Ven 18 Nov - 20:34

Salut à tous


Suite et fin de la construction du proto.

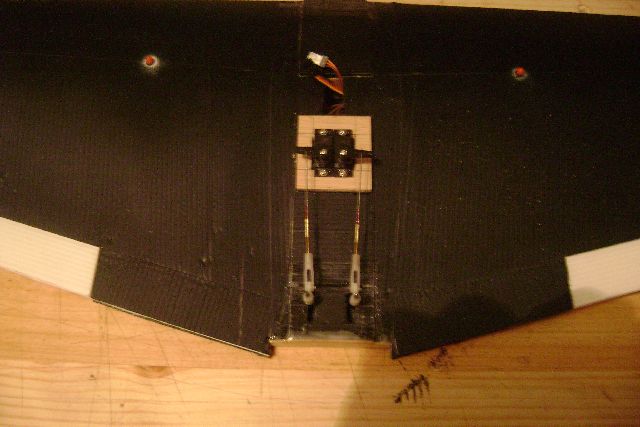

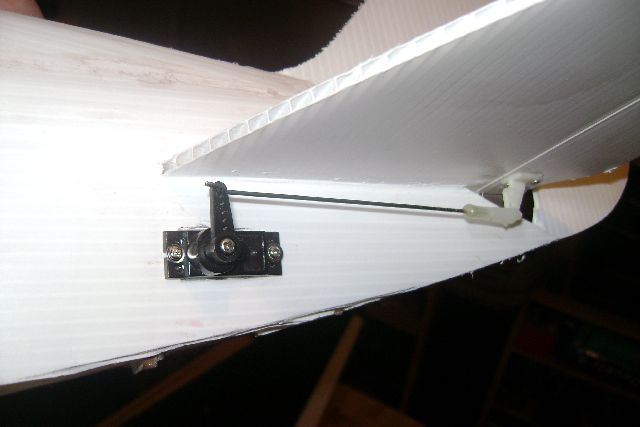

2 servos 9 gr pour les ailerons :




1 servo 9 gr en prise
direct pour la profondeur :

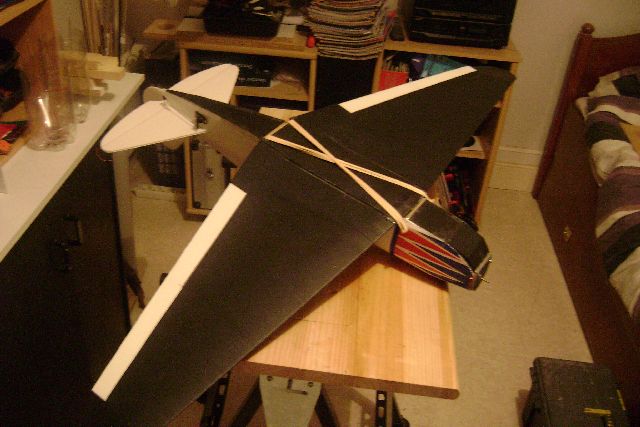

Mise en croix :

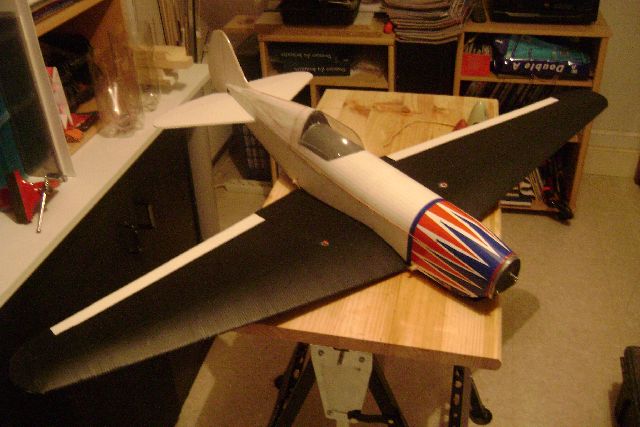

Et voila, un cone et c’est fini :




Bon, l’oiseau d’une envergure de 118 cm est massif : 850 gr en ordre de vol (150gr de plomb dans le nez ). La queue est lourde, étrangement le CG est quasiment au ¼ de la corde. j’ai suivi scrupuleusement le plan sur les autres forum ils annoncent un
avion entre 800 et 1000 gr donc ça devrait le faire !
Premiers essais demain matin à Tremuson.
Bonsoir à tous cheers
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Sam 19 Nov - 12:03

SUPER! il a volé (enfin sur un dizaine de metres) grâce au lancé vigoureux de Peter, il s'est ensuite posé bien à plat. Very Happy
Après plusieurs autres lancés malheureusement sans vent, il semble que le nez soit trop lourd, demain j’affinerais le positionnement du cg, mais globalement l'avion semble bon pour le service avion

A+


Dernière édition par sam le Mer 23 Nov - 20:09, édité 1 fois
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Mer 23 Nov - 20:00

Une petite video des tests d'équilibrage merci à Peter et Tanguy:

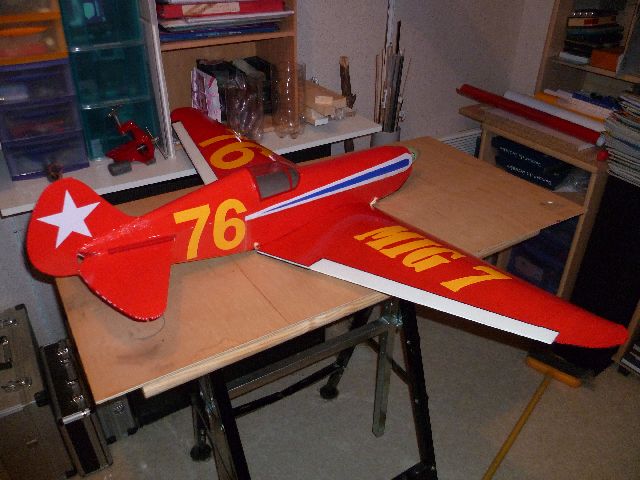

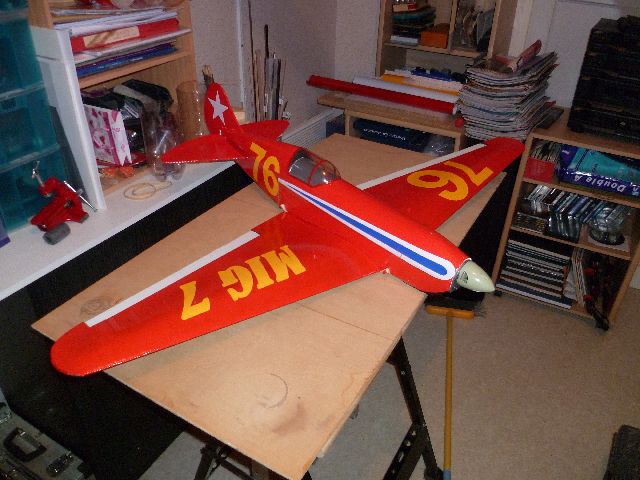

et un nouveau look maintenant que je sais qu'il vol Very Happy



A+
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Dominique le Mer 23 Nov - 20:25

vraiment jolie j en tombe sur le c!l ! bravo pour le résulta Idea AHH et peter la grande classe quand même , bravo aussi a notre écossais pour son magnifique coup de poignet Very Happy
avatar
Dominique
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 602
Age : 51
Localisation : Plérin
Emploi/loisirs : MENUISIER ALU


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Mer 23 Nov - 20:38

Merci Dom, il est quand même très lourd pour un planeur, mais maintenant je sais ce qu'il ne faut pas faire durant la construction, le prochain sera plus léger :!;::! avion .
en attendant Peter se propose de le tracter ce week-end avec son "Mentor" un spectacle à ne pas rater affraid .
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par tledu le Ven 25 Nov - 18:49

vraiment super la déco sam ! ça va etre dure de faire mieux pour le mien

a+
avatar
tledu
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 113
Age : 20
Localisation : Tregomeur
Emploi/loisirs : aeromodeliste


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Ven 25 Nov - 19:49

Ce n'est pas grand chose Tanguy: un petit pot de peinture un peut de vinyle pour y découper des lettres et le tour est joué Very Happy . Il ne faut pas y regarder de trop prés: les photos sont parfois trompeuses jocolor
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par DEDE le Sam 26 Nov - 11:44

trés jolie la déco comment tu fait!!!!
avatar
DEDE
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 70
Age : 54
Localisation : saint-brieuc
Emploi/loisirs : menuisier alu et aeromodelisme


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Sam 26 Nov - 21:56

DEDE a écrit:trés jolie la déco comment tu fait!!!!
Salut DEDE
j'utilise juste un petit rouleaux en mousse pour la peinture, les lettres et les chiffres sont découpés dans du vinyle appliqué au fer à repasser.
Tu emmènes ton "cessna" demain?
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Dim 18 Déc - 21:15

Salut à tous
Derniers Réglages sur le Mig-7 maintenant équipé d'un train classique (trop souple). Il vole vraiment très bien, un poil nerveux mais après avoir suivi les recommandations de Didier sur l'amplitude des débattements tout est rentré dans l'ordre. Ce petit avion est vraiment solide et accepte beaucoup de maladresses tant dans la construction que dans le pilotage. A consommer sans modération... Very Happy

Mig7 "Coroplast" par helisam
Pour finir voila le récapitulatif de ses caractéristiques:
Masse en ordre de vol: 1139 gr
Moteur: Bruschless "Dualsky 2830 ca 10"
Kv: 1046
Hélice: Cam Prop 9x6
lipos: 3s 1300 mah 20c
Envergure: 1170 cm

A+



Dernière édition par sam le Sam 19 Mai - 11:21, édité 2 fois
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Dominique le Lun 19 Déc - 5:50

très belle prestation il vol d enfer , belle réussite bounce
avatar
Dominique
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 602
Age : 51
Localisation : Plérin
Emploi/loisirs : MENUISIER ALU


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Didier le Lun 19 Déc - 9:36

Et en plus ça à l'air d'un MIG... très agréable à regarder.
avatar
Didier
Membre club Tremuson
Membre club Tremuson

Nombre de messages : 363
Age : 65
Localisation : SAINT BRIEUC

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Lun 19 Déc - 18:29

Merci les gars,

C'est toujours gratifiant et encourageant surtout quand c'est du fait maison !!! Smile en plus nos deux jeunes (Tanguy et Marco) se sont lancés dans la construction du même avion :clin d'ouil: Allez les p'tit gars :applaude: .
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Dim 15 Jan - 18:20

Pour ceux du club qui seraient intéressé par la construction du mig ( aide et retour d’expérience), je vous invites à vous rendre sur le post de Marco et Tanguy :
http://aero.meilleurforum.com/t995-fabrication-mig-tanguy-et-marco#4922
A+
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Sam 17 Mar - 17:52

Salut à tous,

Voila que Yves notre « moustachus » se lance dans la fabrication du Mig7, donc voici quelques photos de sa construction. Un assemblage impeccable, bref un exemple pour nous tous : à suivre… fete

Les caractéristiques de la motorisation sont:
Moteur brushless : KV 1050
ESC : 25A
Lipo : 1300 mah 3s 25c












Bravo Yves cheers je suis impatient de le voir en l’air . :!;::!
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Aéro45 le Mar 20 Mar - 12:31

super ! et sympa les matériaux, il faut que je me lance dans cette façon de construire. Shocked cela me changera du balsa.
avatar
Aéro45

Nombre de messages : 86
Age : 69
Localisation : loiret
Emploi/loisirs : Retraité - Aéromodèlisme - Astronomie


Voir le profil de l'utilisateur http://hhtp://www.iblogyou.fr/AERO45

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Mer 21 Mar - 6:24

Effectivement ça change du balsa, c'est économique et costaud. un avion vite fait bien fait pour la détente à consommer Very Happy sans modération.
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par ciguee le Ven 5 Avr - 12:32

Bonjour atous

J'ai imprimé le plan que je trouve super merci a tous, j'ai du coroplast en 4 mm, pas de soucis, ou cela se complique c'est pour faire l'aile il est indiqué coroplast 2 mm, et la impossible d'en trouvé, quelles solutions avez vous employé?

merci d'avance

ciguee

Nombre de messages : 1
Age : 51
Localisation : dordogne
Emploi/loisirs : modelisme


Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par sam le Sam 6 Avr - 6:38

Salut Ciguee

ça fait plaisir de faire la connaissance d'un nouveau constructeur de Mig-7 et je souhaite que tu prennes autant de plaisir que moi à le piloter.
Pour ce qui est du corroplast 2mm c'est "THE PROBLEME" car je crois bien avoir fait le tour de la question: le corro 2mm est introuvable en France pour des achats en petite quantités Crying or Very sad (sauf chez nos amis anglais mais à des frais d’expéditions prohibitifs)
Heureusement il reste certaines intercalaires d'eau minérale... Idea (Hépar notamment) c'est en tout cas la seule source d’approvisionnement fiable.
Tiens nous au courant sur l'évolution de ta construction.
A+
avatar
sam
Admin
Admin

Nombre de messages : 418
Age : 50
Localisation : Paimpol
Emploi/loisirs : .


Voir le profil de l'utilisateur http://www.dailymotion.com/helisam#videoId=xhtst5

Revenir en haut Aller en bas

Re: fabrication mig 7 coroplast

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
